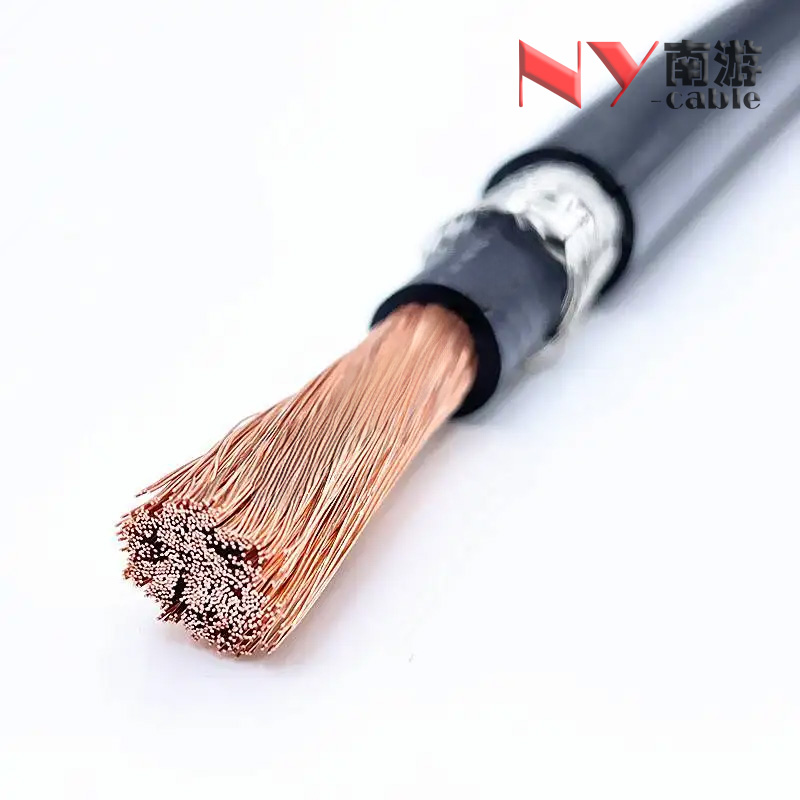

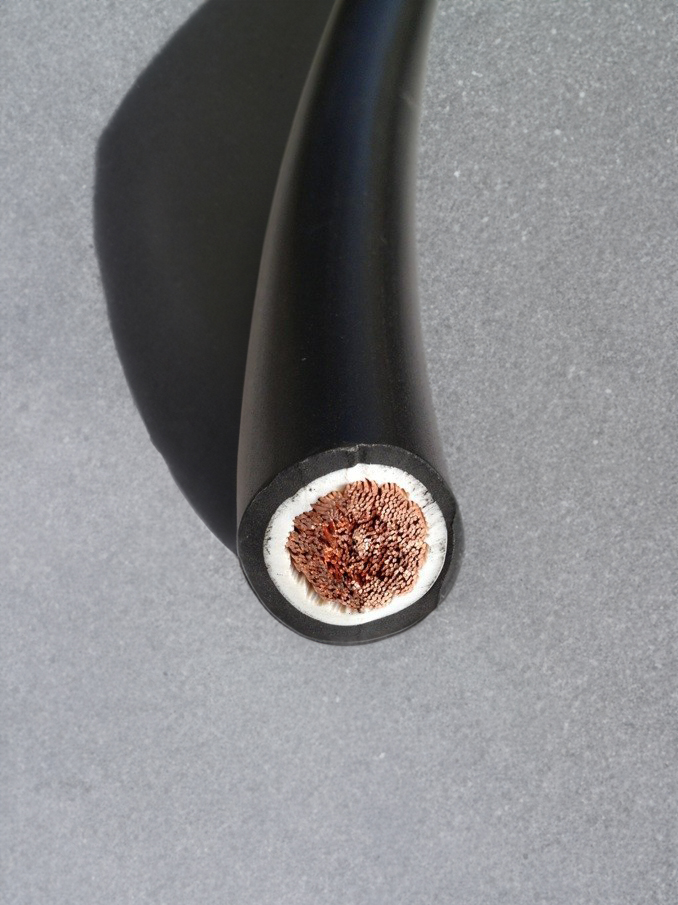

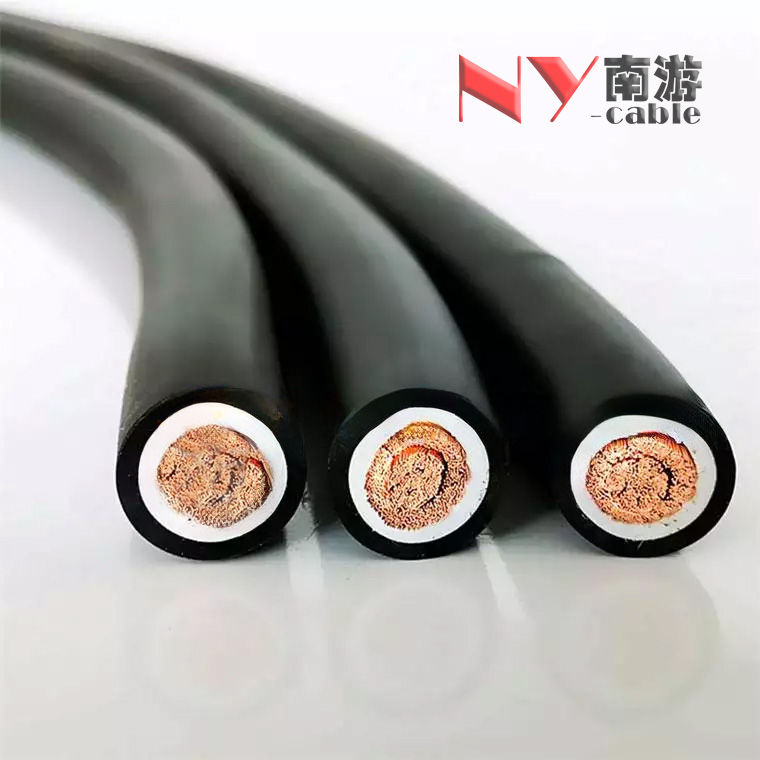

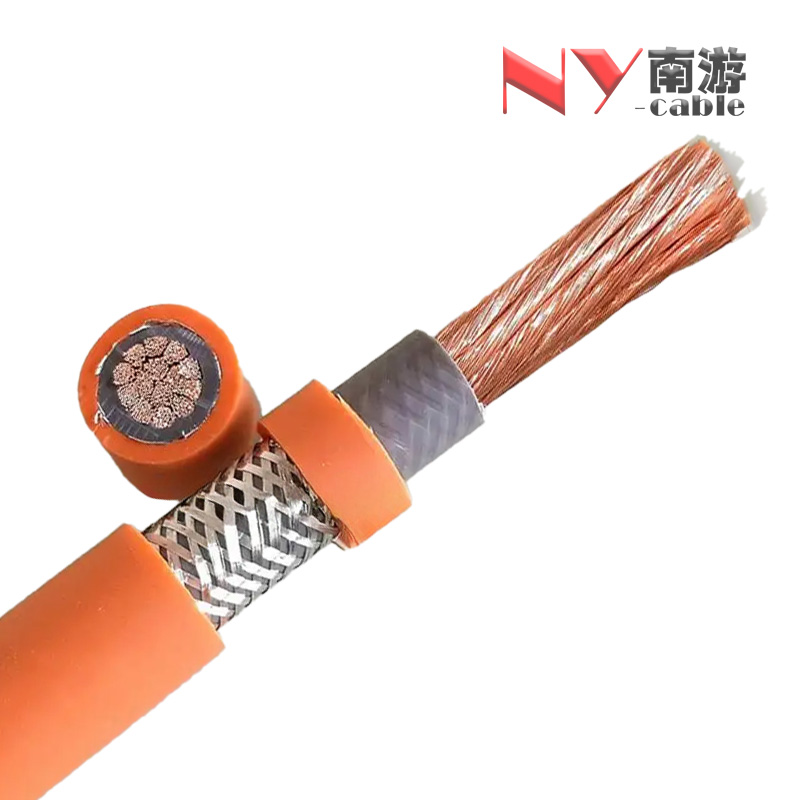

单芯拖链电缆 — 高柔性单芯屏蔽信号控制工业自动化专用电缆
产品概述
单芯拖链电缆是针对工业自动化控制系统中单一信号通道传输需求而设计的高柔性特种电缆，采用超细裸铜丝精绞单芯导体与铝箔/镀锡铜丝复合屏蔽结构，具有极小的弯曲半径、优异的抗扭转疲劳寿命和高效抗电磁干扰能力。产品广泛应用于传感器信号传输、伺服编码器反馈、测量与控制回路等对信号完整性要求苛刻的拖链运动场合。
核心特性
- 极佳柔性与小弯曲半径：单芯结构配以超细铜丝分层精绞，弯曲半径可低至5倍外径，适应紧凑空间内的频繁弯折。
- 复合屏蔽设计：铝箔绕包+镀锡铜丝编织双重屏蔽，有效抑制低频与高频电磁干扰，保障微弱信号传输精度。
- 低电容低衰减：优化绝缘材料介电常数，信号传输衰减小，适用于长距离模拟信号与数字通信链路。
- 高抗拉强度：内置芳纶纤维或钢丝抗拉元件（可选），承受拖链系统往复运动中产生的持续拉力。
- 耐油耐冷却液：采用特种聚氨酯或耐油PVC护套，耐受工业润滑油、切削液、冷却液等化学品侵蚀。
- 宽温稳定运行：工作温度范围-40°C至+90°C，适应冷库、户外及高温车间等复杂环境。
- 多样化截面可选：提供0.14mm²至16mm²多种标称截面，满足不同电流容量与信号类型需求。
典型规格
| 规格参数 | 技术指标 |
|---|---|
| 导体 | 超细裸铜丝/镀锡铜丝，VDE 0295 Class 6 |
| 芯数 | 单芯 |
| 标称截面 | 0.14mm²~16mm² |
| 绝缘材料 | 特种PVC / PE / FEP |
| 屏蔽层 | 铝箔绕包+镀锡铜丝编织，覆盖率≥90% |
| 护套材料 | 聚氨酯(PUR) / 改性PVC |
| 额定电压 | 300/500V |
| 温度范围 | -40°C ~ +90°C |
| 最小弯曲半径 | 移动安装：5×外径 |
| 特性阻抗 | 50Ω / 75Ω（可定制） |
应用场景
- 伺服电机编码器反馈信号传输
- 工业机器人关节传感器与控制器连接
- 数控机床测量系统与位移传感器信号链路
- 自动化产线光电/接近开关等检测元件信号传输
- PLC模拟量输入输出通道扩展连接
- 实验室测试设备与数据采集系统的柔性连接
型号：NY | 规格：多芯定制/来样定制 | 价格：电议
电缆选型工具
✅ 电缆选型推荐结果
应用场景：
电气参数：
导体材质：
使用环境：
推荐完整规格：
动力芯规格：
信号芯规格：
推荐电缆型号：
线缆核心结构：
您的备注需求：
如需详细规格书、样品测试或定制方案，可直接联系我们的技术工程师
采购须知
1、关于价格
由于受制于铜价、型号、规格、材质、工艺等因素的影响，所有的产品价格以实际价格为准。
2、关于采购
因定制电缆的特殊性，采购电缆以签订购销合同的形式进行交易，需要含税的产品货款以公对公的方式进行汇款。
3、关于交期
正常情况下（节假日除外）交货日期为7-10个工作日，米数较多或者电缆制线工艺较为复杂的电缆产品，其交货期增加3-5个工作日。
