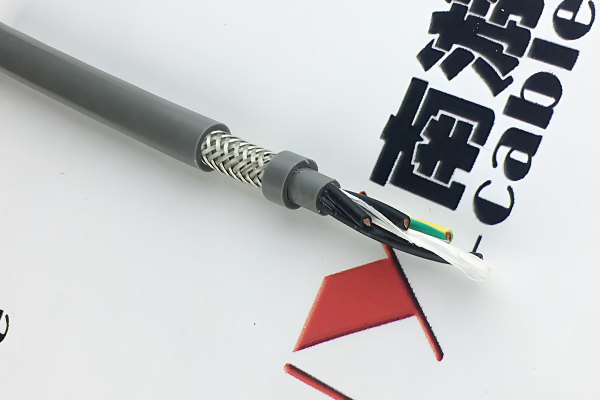

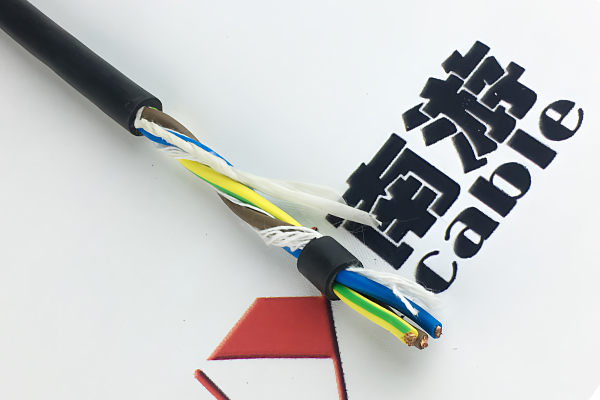

产品概述
工业拖链系统用柔性电缆专为数控机床、自动化产线、物流分拣设备等高速往复运动场景研发,采用超细无氧铜丝多股绞合导体与高性能弹性体绝缘护套,可在数百万次弯曲循环中保持稳定的电气传输性能。产品支持多芯定制与来样定制,满足不同设备的布线需求。
结构设计
- 导体:多股超细无氧铜丝绞合,符合VDE 0295 Class 6标准,导电率优异,弯曲时应力充分分散,有效避免单丝疲劳断裂。
- 绝缘:采用改性弹性体材料(PVC/TPE/PUR可选),电气强度≥18kV/mm,兼具优异柔韧性与抗撕裂性。
- 成缆:短节距退扭层绞工艺,芯线排列紧密均匀,间隙填充聚酯纱或芳纶抗拉纤维,提升结构稳定性。
- 屏蔽(可选):铝箔+镀锡铜丝编织复合屏蔽,编织密度≥85%,有效抵御变频器、伺服电机等设备的电磁干扰。
- 护套:PUR(聚氨酯)/PVC/TPE可选,PUR护套耐磨性为PVC的5~10倍,耐油、耐水解、抗紫外线。
技术参数
| 额定电压 | 300/500V(可根据需求定制600/1000V) |
| 测试电压 | 3000V/5min(无击穿) |
| 最小弯曲半径(动态) | 7.5倍电缆外径 |
| 弯曲寿命 | ≥800万次(标准拖链工况) |
| 移动速度 | 最大3m/s |
| 温度范围(PUR护套) | -40℃ ~ +90℃ |
| 屏蔽效能 | ≥85dB(30MHz~1GHz) |
| 阻燃等级 | 符合IEC 60332-1标准 |
| 认证标准 | CE、RoHS 3.0 |
应用场景
- 数控机床:适配刀塔、工作台高频往复运动,保障加工精度控制信号稳定传输。
- 自动化产线:满足高速分拣、装配流水线等拖链系统的持续弯曲需求。
- 物流分拣设备:适应堆垛机、穿梭车等高速移动设备,抗干扰性能确保定位精准。
- 注塑机械手:耐受频繁弯曲与油污环境,保障动力与信号传输的长期可靠性。
定制说明
支持多芯定制与来样定制,可根据实际工况调整导体截面积、芯线数量、屏蔽结构及护套材质。常规型号NY系列现货供应,特殊规格欢迎来电咨询。
采购须知
电缆选型工具
✅ 电缆选型推荐结果
采购须知
1、关于价格
由于受制于铜价、型号、规格、材质、工艺等因素的影响,所有的产品价格以实际价格为准。
2、关于采购
因定制电缆的特殊性,采购电缆以签订购销合同的形式进行交易,需要含税的产品货款以公对公的方式进行汇款。
3、关于交期
正常情况下(节假日除外)交货日期为7-10个工作日,米数较多或者电缆制线工艺较为复杂的电缆产品,其交货期增加5-7个工作日。
关于本产品的常见问题
1、起订量和交期是多少?
起订量 100 米。常规交期 7-10 个工作日,米数较多或工艺复杂的再增加 5-7 个工作日。
2、价格怎么确定?
价格受铜价、型号、规格、材质与工艺影响,以实际报价为准;定制电缆以签订购销合同的形式交易,含税货款公对公汇款。
3、提供什么认证和质保?
随货提供 CE 符合性声明与 RoHS 检测报告,质保 1 年,技术响应 24 小时内。
订购参数
| 型号 | NY |
| 规格 | 多芯定制/来样定制 |
| 价格 | 电议(受铜价、材质与工艺影响,以实际报价为准) |
| 起订量 | 100 米 |
| 常规交期 | 7-10 个工作日;米数较多或工艺复杂的再增加 5-7 个工作日 |
| 质保 | 1 年,技术响应 24 小时内 |
| 认证 | CE 符合性声明 · RoHS 检测报告 |
| 执行标准 | 企业标准(按客户工况定制),项目要求时可依 IEC / GB 引用生产 |
以上为常规口径,特殊工况(大截面、耐高温、水下长期浸没等)按技术确认后执行。
常见问题
-
2026-10-11
南游电缆的起订量是多少?可以小批量订吗?
常规规格 100 米起做,可按实际用量安排;非标定制同样 100 米起,具体以规格与结构确认后的报价为准。
-
2026-10-11
电缆报价怎么算?下单前需要提供哪些信息?
报价按规格、芯数截面、长度与结构要求核算。提供使用环境、额定电压、所需长度与数量即可得到准确报价。
-
2026-10-11
可以定制非标电缆吗?流程是怎样的?
支持非标定制:可来图来样,按电压等级、芯数截面、使用环境与敷设方式设计结构,确认方案后报价排产。
-
2026-10-11
南游电缆的产品有哪些认证?可以提供证书吗?
产品具备 CE 认证与 RoHS 符合性,可提供 CE 证书、CE 检测报告及 RoHS 报告,证书扫描件在资质证书栏目可查。
