行车扁电缆-起重机电缆

行车扁电缆产品介绍

一、什么是行车扁电缆

行车扁电缆，又称起重机扁电缆、行车专用电缆，是专为桥式起重机、门式起重机、电动葫芦、自动化行走设备等往复移动工况设计的一种高柔性特种电缆。

其结构呈扁平状，可在有限空间内实现稳定排列，有效避免运行过程中电缆缠绕、打结和磨损问题。

相较于圆形电缆，行车扁电缆在频繁弯曲、拖拽、悬挂运行条件下表现更加稳定，是起重与行走系统中不可或缺的关键部件。

二、行车扁电缆的结构组成

1. 导体
   采用多股超细裸铜丝或镀锡铜丝绞合而成，符合 VDE 或 IEC 标准，导体柔软性高、电阻低，适合高频往复运动。

2. 绝缘层
   常用材料包括 PVC、TPE、TPU（聚氨酯）等，具备良好的耐弯折、耐老化和电气绝缘性能，可根据使用环境选择耐寒、耐油或耐候型材料。

3. 加强层（可选）

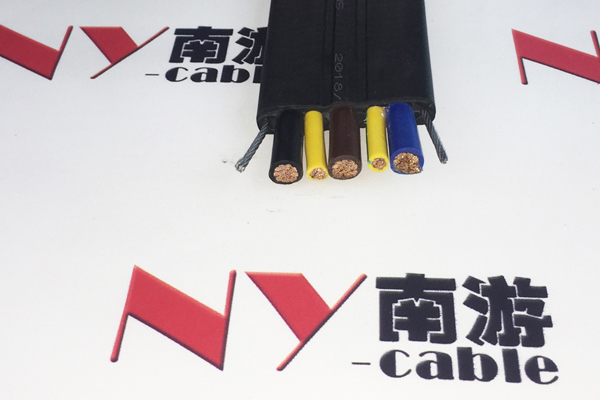

   在扁电缆两侧或相对位置添加钢丝绳，使电缆结构更稳定，同时提升整体抗拉性能，防止长期运行导致芯线位移。

4. 屏蔽结构（可选）
   针对有信号传输或抗干扰要求的场合，可设计铝箔屏蔽或镀锡铜丝编织屏蔽，有效抑制电磁干扰，确保信号稳定。

5. 护套
   外护套多采用耐磨 PVC、TPE 或 TPU 材料，具备优良的耐磨损、耐油污、耐酸碱和抗撕裂性能，适合复杂工业环境。

三、行车扁电缆的主要性能特点

• 高柔性、耐反复弯曲
  专为往复移动设计，可承受数百万次以上弯折循环。

• 运行稳定，不易缠绕
  扁平结构使电缆在行走过程中排列整齐，减少故障率。

• 耐磨耐拉，使用寿命长
  加强型结构适用于长行程、大跨度行车系统。

• 适应多种环境
  可定制耐低温、耐高温、耐油、耐海水或耐腐蚀型号。

• 支持电力 + 控制 + 信号一体化设计
  满足现代起重设备多功能集成需求。

四、行车扁电缆的典型应用

• 桥式起重机、门式起重机

• 电动葫芦、港口行车设备

• 冶金、钢铁、矿山起重系统

• 自动化仓储物流行走设备

• 船厂、码头及室外大型移动设备

五、行车扁电缆选型要点

1. 行程长度与运行方式
   短行程可选普通扁电缆，长行程或高速运行建议选加强型或带抗拉结构的产品。

2. 电压等级与芯数配置
   常见电压等级有 300/500V、450/750V 等，可根据电机功率、控制回路和信号需求定制多芯结构。

3. 使用环境
   室内、室外、低温、油污或潮湿环境，对护套材料要求不同。

4. 是否需要屏蔽
   若涉及编码器、通讯或弱信号传输，建议配置屏蔽结构。




行车扁电缆作为起重与行走系统中的核心连接部件，其性能直接影响设备运行的安全性与稳定性。

通过合理选材、科学结构设计和针对性定制，行车扁电缆能够在复杂、严苛的工业环境中长期可靠运行，为设备提供持续、安全的电力与信号保障。

如对行车扁电缆有更高柔性、耐磨、抗拉或特殊环境应用需求，可根据实际工况进行专业定制设计。
