系留无人机电缆的设计方案CHARACTERISTICS OF TETHERED DRONE CABLES

系留无人机电缆特性

CHARACTERISTICS   OF TETHERED  DRONE  CABLES

专为无人机设计的线缆。

·Specially designed cables for drones.

适用于高空飞行等恶劣环境。

·Suitable for harsh environments such as high-altitude flight.

在不同环境下保证功能稳定性。

·Ensuring functional stability indifferent environments.

系留无人机 电缆用途

APPLICATION OF TETHERED DRONE CABLES

1. ·视频流

2. 新闻，事件，商业摄影，搜索/救援

3. 工业/陆地检查 ■电信

4. ·情报，监视和侦察(ISR)  ·光电红外 (EO/IR) 传感器 ·信号情报

• ·Video streaming

• News,events,commercialphotography,search/rescue

• ·Industrial/land inspections ·Telecommunications

• ·Intelligence,survellance and reconnaissance(ISR) ·Electro-optical infrared (EO/IR)sensors

• ·Signals intelligence

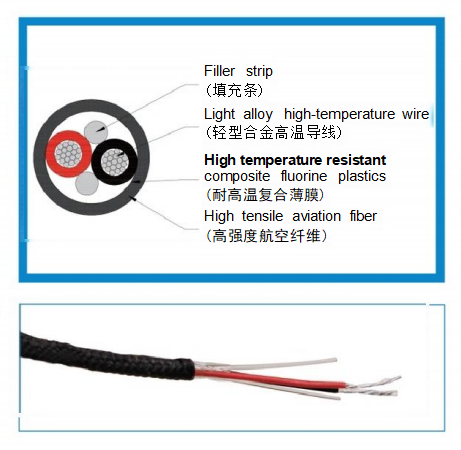

电缆材料                CABALE MATERIALS

·导体：轻型合金高温导线 ·光纤：1~10根

·线芯：颜色区别

·护套：高强度航空纤维

·温度范围：-55℃~150℃

· 电压范围：750VDC 或定制

·Conductor:Lightweight alloy high-temperature wire

·Optical fibers:1~10cores

·Cores:Color distinction

·Jacket:High tensile aviation fiber ·Temperature range:-55℃~150℃

·Voltage range:750VDC(Support customization)

• 设计案例 /DESIGN CASE

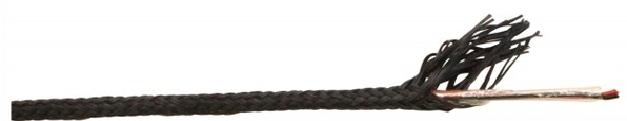

NYTDC800-2*0.2mm²

技术参数

Technical parameters

Specification/ 规格 2*0.2mm²

 Finish OD./外径  2.5mm

Rated current/电流  1~3A

DC.Resistance/电流电阻  89.20/km

 Rated Voltage/电压 750-1000VDC

Weight/重量 8.5g/m 100kg

Tensile/ 抗拉  100kg

• 其他系留无人机电缆规格参数定制，请联系我们。

       For other tethered drone cable specifications, please contact us.

如：

• 2*0.5mm²+2SMF

• 2*1.2mm²+4SMF

• 2*0.8mm²+2SMF

• 5*0.5mm²

• 2*0.8mm²+6SMF

• 4*1.2mm²

• 2*0.2mm²+2SMF
