高柔性电缆的结构设计与选型要点
- 作者：
- 发布时间：2024-05-20
- 点击：789

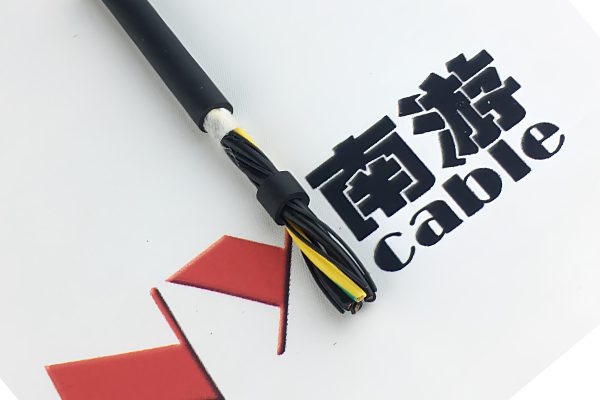

高柔性电缆与普通固定敷设电缆的差别不在材料名称，而在每一层的结构设计。同一款 PUR 护套，导体绞合方式和成缆节距不同，弯曲寿命可以相差数倍。下面按结构层次说明设计要点。
一、导体：单丝直径与绞合方式是柔性的第一决定因素
移动敷设场合的导体应符合 IEC 60228 第 6 类（相当于 DIN VDE 0295 Class 6），单丝直径控制在 0.08～0.10mm，采用多股复绞结构。绞合节距越短，弯曲时内外层的位移越小，导体越不易疲劳断芯。相同截面下，7 股结构的弯曲寿命明显低于多股精绞结构。
二、绝缘与成缆：分层绞合、退扭到位
绝缘常用 TPE 弹性体或特种 PVC，厚度按电压等级取 0.3～0.5mm。成缆时各层绞向交替，芯线之间用填充条或中心抗拉件保持圆形截面，避免在拖链内被压扁。成缆后必须退扭，否则电缆在自由状态下会打卷、扭转。
三、屏蔽：覆盖率与弯曲适应性要同时满足
信号与数据类线缆常采用镀锡铜丝编织，覆盖率不低于 85%；需要抑制高频干扰时，用铝箔绕包加编织的双层结构，并加排流线。屏蔽层同样要经过绞合设计，保证反复弯曲时不断裂、不与绝缘层分离。
四、护套：PUR 用于高动态，成本与工况要匹配
聚氨酯（PUR）护套的邵氏硬度一般控制在 85A～92A，兼顾柔韧性与抗撕裂强度，同时耐油、耐水解、耐低温，摩擦系数低，适合在拖链内长时间往复运动。油污和冷却液少的场合可选 TPE，成本更低。
五、关键参数（以实际设计图纸为准）
额定电压：300/500V 或 450/750V
移动安装弯曲半径：不小于 7.5 倍电缆外径
固定安装弯曲半径：不小于 4 倍电缆外径
温度范围：PUR 护套 -40℃～+80℃
弯曲寿命：按工况与设计不同，通常在 300 万～1000 万次区间
导体直流电阻：符合 GB/T 3956 第 5 类，2.5mm² 不大于 7.98Ω/km，4mm² 不大于 4.95Ω/km
六、选型前需要确认的六项
1. 行程长度与运行速度；2. 允许的最小弯曲半径；3. 拖链内是否同时走油管、气管；4. 有无油污、切削液、紫外线；5. 是否需要屏蔽或光纤单元；6. 是否需要抗拉加强件及抗拉吨位。把这六项给到厂家，才能确定导体结构、护套材质和是否需要中心抗拉层，而不是只报一个截面和芯数。
